Os empreendimentos de alta densidade dependem cada vez mais de soluções de estacionamento vertical, mas calcular mal o rendimento do tráfego pode transformar uma comodidade de luxo ou uma necessidade comercial num grave estrangulamento operacional. Arquitetos, desenvolvedores e gerentes de instalações muitas vezes se concentram na capacidade de peso e na área ocupada, negligenciando a métrica dinâmica de Veículos por Hora (VPH). Subestimar o tráfego nos horários de pico leva a filas nas ruas, frustração dos usuários e possíveis falhas de zoneamento ou conformidade de segurança.
Passar das especificações teóricas para o rendimento operacional do mundo real requer uma análise de tráfego rigorosa. Este guia explica como calcular tempos de ciclo reais, avaliar arquiteturas de sistemas e especificar um sistema de elevador de carros que se alinhe com a demanda de pico de sua instalação.
Índice
O tempo de ciclo determina o rendimento: A verdadeira capacidade é medida no tempo total do ciclo (carga, trânsito, descarga e retorno), não apenas na velocidade mecânica do elevador.
A Penalidade por Carga Máxima: Operar um elevador de carros em sua capacidade máxima de peso (por exemplo, levantar consistentemente veículos de 10.000 libras em um elevador de 10.000 libras) pode degradar o desempenho e aumentar os tempos de ciclo.
A arquitetura do sistema é importante: Os sistemas hidráulicos são econômicos para aplicações de baixa elevação e baixo tráfego, enquanto os sistemas de tração ou para vários carros são obrigatórios para demandas de alto rendimento e alta elevação.
A preparação é crítica: O dimensionamento dos corredores dos elevadores e o espaço das filas devem ser projetados para acomodar pelo menos 50% da capacidade máxima combinada dos carros durante os horários de pico de tráfego.
As velocidades teóricas dos elevadores fornecidas pelos fabricantes raramente refletem o rendimento do mundo real. Os tomadores de decisão devem calcular o ciclo operacional completo para determinar os veículos por hora (VPH) reais. Confiar apenas na classificação de pés por minuto (FPM) ou metros por segundo (m/s) do mecanismo de elevação cria uma falsa sensação de capacidade. Você deve levar em conta o comportamento humano, o sequenciamento mecânico e a preparação física no local de trabalho.
Um único ciclo completo consiste em várias fases distintas. Cada fase adiciona segundos ao loop total. A falta de uma variável distorce todo o modelo de tráfego. Quando avaliamos um site, dividimos o movimento em cinco ações específicas.
Tempo de carregamento/entrada: Tempo necessário para o motorista alinhar, entrar na cabine e fixar o veículo. A largura da cabine, o ângulo de aproximação e a iluminação influenciam fortemente essa métrica. Uma rampa íngreme que leva diretamente às portas do poço força os motoristas a rastejar, aumentando os atrasos.
Operação da porta: Tempo para portas de segurança pesadas abrirem e fecharem em ambas as extremidades da viagem. As portas industriais bipartidas movem-se mais lentamente do que as portas de elevadores de passageiros padrão devido à sua massa e aos requisitos de sensores de segurança.
Tempo de trânsito: O tempo de deslocamento mecânico entre andares. Isso inclui a curva de aceleração do inversor de frequência variável (VFD), a velocidade máxima e a curva de desaceleração necessária para nivelar perfeitamente a plataforma com o pouso.
Tempo de Descarga/Saída: Tempo para o veículo sair com segurança da cabine e sair da área de espera imediata. Se o corredor de saída for estreito, os motoristas hesitam, segurando o elevador no patamar.
Tempo de Retorno/Reinicialização: Tempo para o elevador vazio retornar ao piso de carga primário para aceitar o próximo veículo.
Para estabelecer um modelo de tráfego realista para o seu edifício, siga esta sequência exata de cálculos:
Determine o tempo de trânsito mecânico para uma viagem só de ida com base na classificação FPM do fabricante e na elevação vertical total do eixo.
Adicione os horários de abertura e fechamento das portas para os desembarques de partida e chegada.
Estime o fator humano para carga e descarga com base no raio de giro da área de preparação (normalmente 15 a 25 segundos por ação).
Some esses valores para encontrar o tempo total de uma viagem carregada.
Calcule o tempo de viagem de retorno vazio (trânsito mais operações de porta).
Adicione o tempo de viagem carregado e o tempo de retorno vazio para estabelecer o tempo total do ciclo em segundos.
Divida 3.600 (segundos em uma hora) pelo tempo total do ciclo para encontrar o VPH teórico máximo por eixo.
Aplique um multiplicador de eficiência de 0,80 para levar em conta variáveis do mundo real, como chaves caídas, disparos de sensores e hesitação do motorista.
Detalhamento do tempo de ciclo e fatores de impacto
Fase Operacional | Tempo estimado (segundos) | Fator de impacto no rendimento |
|---|---|---|
Aproximação e entrada de veículos | 15 - 25 | Alto (depende da habilidade do motorista e do ângulo de abordagem) |
Sequência de fechamento da porta | 8 - 12 | Baixo (velocidade mecânica fixa) |
Trânsito Vertical (2 Pisos) | 20 - 40 | Médio (depende do tipo de unidade e da carga) |
Sequência de abertura da porta | 8 - 12 | Baixo (velocidade mecânica fixa) |
Saída e Liberação de Veículos | 10 - 20 | Médio (depende do layout do caminho de saída) |
Trânsito de retorno vazio | 15 - 30 | Baixo (geralmente mais rápido sem carga útil) |
Em sistemas agrupados, a capacidade de movimentação depende muito do intervalo de tempo entre a chegada de dois carros subsequentes ao cais de carga. Este intervalo determina o tempo médio de ciclo de todo o sistema. Adicionar um segundo eixo não duplica estritamente o seu rendimento se a área de preparação não puder alimentar ambos os eixos simultaneamente. A análise de tráfego para sistemas multicarros deve mapear a sincronização dos algoritmos de despacho. Um tempo de ciclo mais longo em um poço cria um atraso em cascata em todo o grupo, especialmente se os veículos estiverem bloqueando a faixa de acesso principal enquanto aguardam a abertura de uma porta específica.
Diferentes sistemas mecânicos oferecem perfis de fluxo de tráfego muito diferentes. A seleção do mecanismo de acionamento errado limita a eficiência máxima do ciclo, independentemente de quão bem você projeta o edifício. Vemos projetos falharem na fase de comissionamento porque o inversor especificado não consegue lidar com o ciclo de trabalho diário real.

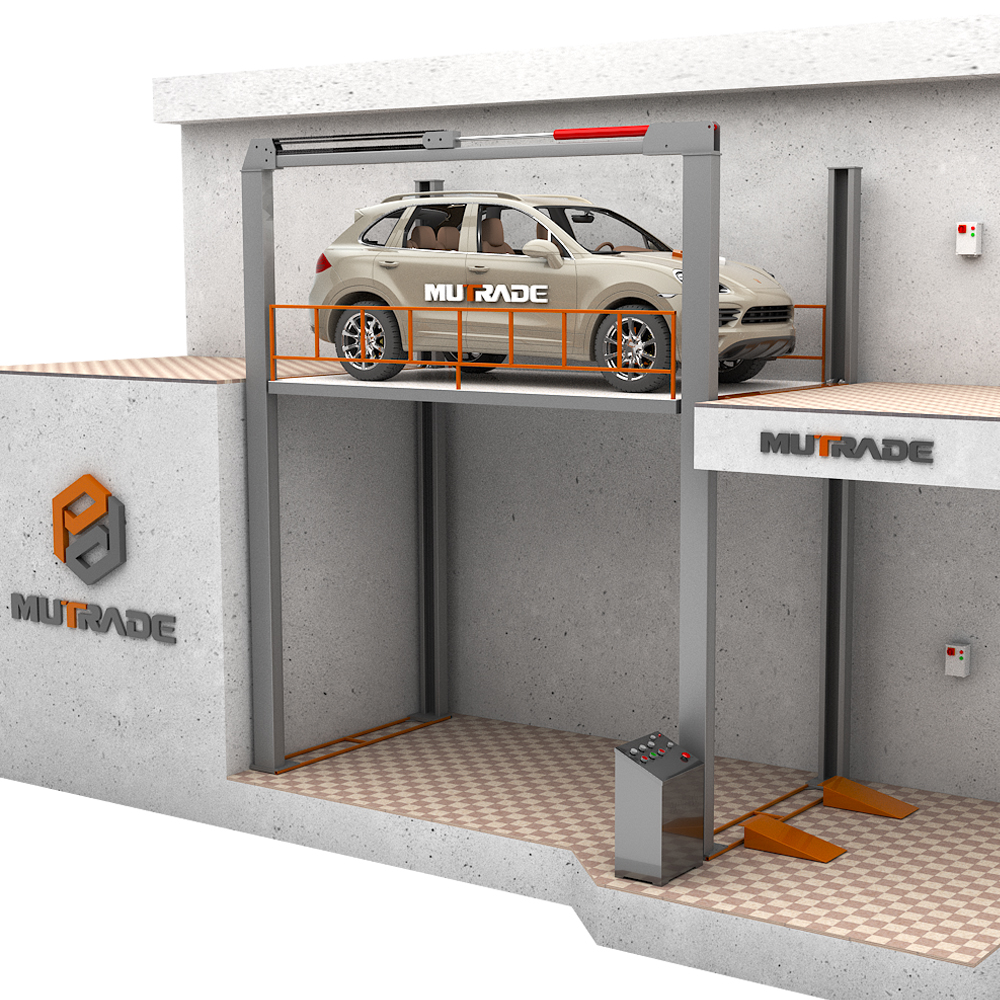

Os sistemas hidráulicos utilizam uma bomba para empurrar o fluido para dentro de um cilindro, levantando um pistão preso à plataforma. Eles dominam o mercado de edifícios baixos devido à sua instalação simples e à falta de requisitos de sala de máquinas suspensa.
Perfil de rendimento: Esses sistemas apresentam velocidades de trânsito mais lentas. Eles são mais adequados para aplicações baixas que envolvem dois a quatro batentes. Eles se adaptam perfeitamente a ambientes de tráfego baixo a médio, como garagens residenciais privadas ou pequenas concessionárias.
Realidades de Capacidade: A maioria das plataformas hidráulicas comerciais padrão são projetadas para suportar uma linha de base de aproximadamente 7.000 libras por veículo. Embora os fabricantes possam atualizá-los, a dinâmica dos fluidos hidráulicos impõe uma dura realidade. Cargas mais pesadas aumentam as demandas de pressão, o que pode impactar marginalmente a velocidade de elevação. A viscosidade do fluido muda com base na temperatura e no uso contínuo. Durante uma intensa corrida matinal, o óleo hidráulico aquece, o que pode alterar a precisão do nivelamento e prolongar os tempos de ciclo à medida que o sistema compensa.
Requisitos de poço e espaço: Os sistemas hidráulicos subterrâneos exigem perfuração profunda para o buraco, o que complica a preparação do local se você atingir a rocha ou um lençol freático alto. Os sistemas de macaco duplo sem furo evitam a perfuração profunda, mas exigem um eixo mais largo para acomodar os pistões em ambos os lados da cabine.
Os sistemas de tração utilizam cabos de aço ou correias revestidas de poliuretano acionadas por motor elétrico com contrapeso. Eles representam o padrão para transporte vertical de alto desempenho em edifícios médios a altos.
Perfil de rendimento: Os acionamentos de tração oferecem velocidades mais altas e perfis de aceleração/desaceleração mais rápidos. Eles são ideais para aplicações de arranha-céus médios a altos e uso comercial de alta frequência, onde a movimentação rápida de veículos é um requisito operacional estrito.
Eficiência: Os sistemas de contrapeso permitem tempos de ciclo mais consistentes, independentemente do peso do veículo. Como o motor levanta apenas a diferença entre a carga da cabine e o contrapeso, as velocidades de trânsito permanecem estáveis, quer a cabine contenha um carro compacto ou um SUV pesado.
Demandas estruturais: Esses sistemas exigem suporte aéreo robusto ou arranjos complexos de roldanas suspensas. O aço estrutural do edifício deve suportar a carga dinâmica da máquina, da cabine totalmente carregada e do contrapeso simultaneamente.
Quando um único poço não consegue atender à demanda de VPH, os desenvolvedores devem recorrer a arquiteturas agrupadas ou automatizadas para evitar congestionamentos no nível da rua.
Tratamento avançado de tráfego: a utilização de vários carros em um grupo localizado reduz drasticamente os tempos de espera. Os controladores de despacho preparam cabines vazias em andares de alta demanda, antecipando picos de tráfego.
Limitações dos eixos: A eficiência no manejo do tráfego enfrenta retornos decrescentes ao colocar mais de dois carros em um único eixo tradicional. Requisitos complexos de cabos e separação de segurança tornam os projetos de vários carros por eixo impraticáveis para elevadores de veículos padrão.
Inovações sem corda e de loop contínuo: Para projetos de alta densidade extrema, sistemas automatizados sem corda ou elevadores de veículos de loop contínuo desacoplam o passageiro do veículo. Semelhante a um paternoster, esses sistemas eliminam atrasos de carga e descarga provocados por humanos. Veículos guiados automaticamente (AGVs) ou paletes mecânicas movem o carro, maximizando o VPH ao eliminar totalmente a hesitação do motorista.
O peso físico dos veículos modernos afeta o desempenho e o ciclo de vida dos elevadores. A rápida adoção de veículos elétricos pesados (VEs) força os desenvolvedores a repensar os requisitos básicos de capacidade. Um sistema especificado há cinco anos pode já estar obsoleto se não tiver sido concebido para a transição para VE.
Elevadores de carros residenciais padrão normalmente suportam cerca de 2.000 a 3.000 kg (4.400 a 6.600 lbs). Isso funciona com a maioria dos sedãs e SUVs leves. Os requisitos comerciais exigem ciclos contínuos de serviço pesado. Uma instalação comercial deve acomodar vans de entrega, grandes SUVs de luxo e veículos pesados movidos a bateria sem sobrecarregar o sistema. Os elevadores comerciais geralmente começam com 4.000 kg (8.800 lbs) e aumentam. Um caminhão elétrico moderno pode facilmente ultrapassar 7.000 libras, empurrando elevadores residenciais padrão além de sua carga de trabalho segura.
Operar um elevador continuamente em sua capacidade nominal máxima causa tempos de elevação mais lentos e acelera o desgaste dos componentes. Se você colocar um veículo de 10.000 libras em um elevador classificado para exatamente 10.000 libras, o sistema funcionará com 100% de carga. Isso deixa margem zero para erro.
Para sistemas hidráulicos, empurrar a bomba até o seu limite absoluto gera excesso de calor. Os sensores térmicos podem acelerar a velocidade da bomba para evitar danos, prolongando a fase de trânsito do tempo do seu ciclo. O processo de nivelamento também se torna lento à medida que as válvulas lutam para gerenciar o extremo diferencial de pressão. Para sistemas de tração, as cargas máximas sobrecarregam o inversor de frequência (VFD) e os mecanismos de frenagem, levando a curvas de desaceleração mais longas para garantir paradas niveladas.
Especifique uma capacidade de peso 20-30% superior à do veículo mais pesado previsto. Esse buffer mantém velocidades de ciclo ideais, evita o estrangulamento térmico e reduz o tempo de inatividade para manutenção. Um sistema operando a 70% de sua capacidade máxima superará consistentemente um sistema que esteja lutando com 100% de capacidade. Também prolonga a vida útil dos cabos de elevação, roldanas e vedações hidráulicas.
Um sistema de transporte vertical de alta velocidade é inútil se a arquitetura das instalações circundantes criar um gargalo. O rendimento depende muito da rapidez com que os veículos podem acessar e liberar o elevador. Frequentemente vemos elevadores de alta qualidade com gargalos devido a rampas de subsolo mal projetadas e raios de viragem apertados.
A área de preparação impacta diretamente o seu VPH. Se os veículos não conseguirem fazer fila com segurança, o tráfego transborda para as ruas, causando graves problemas municipais e operacionais.
Requisitos de Engenharia: O hall dos elevadores deve ser grande o suficiente para acomodar pelo menos 50% da capacidade máxima combinada dos carros. Se a sua instalação espera que 40 veículos saiam durante uma janela de pico de 15 minutos, a sua área de preparação deve acomodar o excesso sem bloquear passagens de pedestres ou saídas de incêndio.
Análise do caminho varrido: você deve calcular a metragem quadrada específica e o raio de viragem necessários por veículo. Os motoristas precisam de espaço suficiente para alinhar seus veículos com as portas da cabine sem executar curvas multiponto. Abordagens restritas adicionam segundos à fase de carregamento, destruindo os cálculos do tempo de ciclo. Use modelos de veículos padrão da AASHTO para mapear os caminhos exatos dos pneus durante a fase de projeto.
O tráfego não flui uniformemente ao longo do dia. Você deve projetar o sistema para lidar com picos direcionais específicos com base no caso de uso do edifício.
Residencial: As torres residenciais têm saída em massa pela manhã e entrada em massa à noite. O sistema deve lidar com picos de tráfego intensos e unidirecionais. Os algoritmos de despacho devem estacionar cabines vazias nos andares superiores pela manhã e no térreo à noite para reduzir a zero o tempo de trânsito de retorno vazio.
Comercial/Concessionária: Concessionárias e garagens públicas experimentam tráfego contínuo e bidirecional ao longo do dia. O sistema deve gerenciar de forma eficiente os veículos que sobem e descem simultaneamente, sem criar impasses nas áreas de espera.
A configuração da cabine determina a velocidade da fase de descarga. As cabines drive-through possuem portas em ambas as extremidades. Um motorista entra avançando e sai avançando. Isto reduz significativamente os tempos de ciclo, eliminando manobras de reversão.
As cabines drive-in/reverse-out forçam o motorista a sair do elevador. A marcha-atrás é inerentemente mais lenta e mais propensa a acidentes. Os motoristas hesitam, confiam em câmeras de backup e se movem com cautela. Esta única escolha de design pode adicionar 15 a 20 segundos a cada ciclo. Sempre que as restrições arquitetônicas permitirem, exija configurações de cabine drive-through para maximizar o VPH.
Tabela: Impacto da configuração da cabine no tempo de ciclo
Configuração da cabine | Tempo médio de saída | Perfil de risco de acidentes | Impacto no VPH geral |
|---|---|---|---|
Drive-Through (portas dianteiras/traseiras) | 5 - 10 segundos | Baixo (somente movimento para frente) | Maximiza a capacidade de rendimento |
Drive-In / Reverse-Out | 20 - 35 segundos | Alto (pontos cegos, confiança do sensor) | Reduz o rendimento em até 25% |
O transporte de veículos de alta densidade acarreta riscos operacionais significativos. Um planejamento de capacidade inadequado ou um projeto de ponto único de falha podem paralisar um edifício. Você deve projetar estratégias defensivas na arquitetura central.
Depender de um único eixo de alta capacidade é um convite ao desastre. Se essa unidade necessitar de manutenção ou sofrer uma falha mecânica, o movimento do veículo para totalmente. Os residentes não podem sair para trabalhar e o estoque comercial fica preso.
Especifique eixos duplos em vez de um único eixo maciço sempre que possível. Dois sistemas independentes fornecem redundância essencial. Se um ficar offline, o outro mantém 50% do fluxo de tráfego do prédio. Você também deve desenvolver protocolos rígidos de roteamento de tráfego durante a manutenção obrigatória. Agende a manutenção de rotina exclusivamente fora dos horários de pico, normalmente entre 2h e 5h, para minimizar interrupções.
Os elevadores de veículos impõem enormes cargas dinâmicas à estrutura do edifício. A equipe de engenharia deve levar em conta as forças de impacto geradas durante o carregamento e a frenagem de emergência.
Cargas Dinâmicas: Garantir que a engenharia estrutural do edifício possa lidar com os ciclos de alta frequência das máquinas pesadas. Um sistema hidráulico de mais de 7.000 lb que transfere carga para o piso do poço requer concreto fortemente reforçado, muitas vezes excedendo as classificações padrão em psi. Os sistemas de tração transferem a carga para a sala de máquinas suspensa ou para os trilhos-guia, exigindo integração robusta de aço estrutural e espaçamento preciso entre suportes para evitar a deflexão dos trilhos.
Códigos de Incêndio e Saída: Cumprir os códigos de incêndio locais é obrigatório. Elevadores de veículos ocupados exigem recursos específicos de saída de emergência. Isso inclui sistemas de descida alimentados por bateria, dispositivos de comunicação de emergência e integração de supressão de incêndio na cabine. O não alinhamento com os padrões da National Fire Protection Association (NFPA), especificamente em relação à colocação de sprinklers dentro do poço, interromperá o projeto durante a fase de licenciamento.
A capacidade de tráfego dos elevadores de carros não pode ser avaliada apenas com base na velocidade mecânica ou nos limites de peso. Requer um cálculo holístico de tempos de ciclo, fatores humanos e arquitetura de preparação. Ignorar as fases de carga, descarga e preparação resultará em um sistema que parece ótimo no papel, mas falha na prática.
Ao selecionar um sistema, siga uma lógica estrita de seleção. Escolha sistemas hidráulicos para aplicações de baixa elevação e baixa frequência, onde o espaço permite uma sala de máquinas. Opte por configurações de tração ou de eixo duplo para projetos residenciais ou comerciais de arranha-céus e alta densidade, onde o VPH no horário de pico é um requisito operacional estrito e é esperado tráfego intenso de veículos elétricos.
Execute as seguintes etapas para finalizar sua estratégia de transporte vertical:
Contrate um consultor de elevadores especializado para realizar uma análise de tráfego específica do local com base em suas plantas baixas exatas.
Calcule sua demanda precisa no horário de pico com base no tipo de ocupação do edifício e nos padrões de tráfego local.
Elabore os requisitos preliminares da área de preparação e execute análises de caminho varrido antes de finalizar os projetos arquitetônicos.
Especifique um buffer de capacidade de peso de pelo menos 20% acima da carga mais pesada prevista do veículo para evitar estrangulamento térmico e tensão mecânica.
R: Um sistema padrão de eixo único normalmente movimenta entre 20 a 30 veículos por hora. Isso depende inteiramente do tempo total do ciclo, que inclui carga, trânsito vertical, descarga e viagem de volta. Sistemas multi-eixos ou loops contínuos automatizados podem aumentar significativamente esta linha de base.
R: Você calcula o tempo de ciclo somando a duração de cada fase operacional: tempo de entrada do veículo, fechamento da porta, tempo de trânsito mecânico, abertura da porta, tempo de saída do veículo e trânsito de retorno vazio. Dividir 3.600 segundos por esse tempo de ciclo total resulta no máximo teórico de veículos por hora.
R: Sim, principalmente em sistemas hidráulicos. Operar perto da capacidade máxima de peso aumenta a pressão na bomba, o que pode desencadear o estrangulamento térmico e diminuir a velocidade de trânsito. Os sistemas de tração lidam melhor com variações de peso devido aos contrapesos, mas cargas extremas ainda sobrecarregam os componentes de frenagem e nivelamento.
R: Os sistemas residenciais geralmente suportam 2.000 a 3.000 kg, projetados para sedãs padrão e SUVs leves com menor contagem de ciclos diários. Os sistemas comerciais são projetados para uso contínuo e pesado, geralmente a partir de 4.000 kg, para acomodar vans de entrega, veículos elétricos pesados e tráfego bidirecional constante.
R: As diretrizes de projeto das instalações determinam que o hall dos elevadores ou área de espera deve ser grande o suficiente para acomodar pelo menos 50% da capacidade máxima combinada dos carros durante os horários de pico. Você também deve garantir raio de viragem suficiente para que os veículos se alinhem sem curvas multiponto.
R: Dois elevadores mais lentos são quase sempre preferíveis a um elevador rápido. Os eixos duplos fornecem redundância essencial. Se uma unidade necessitar de manutenção ou avariar, a segunda unidade garante que os veículos ainda possam entrar e sair do edifício, evitando a paralisação operacional completa.
